输电线路分布式智能故障诊断装置
输电线路分布式智能故障诊断装置
LH-SD2018/F输电线路分布式智能故障诊断装置用于输电线路绝缘异常预警、线路故障精确定位和故障辨识，准确记录线路遭受雷击次数及故障点位置，实现输电线路故障点的区间定位或精确定位并提供诊断结果，为电力部门准确评价线路安全水平提供有力依据。
装置组成
该系统由智能监测终端和数据中心站组成。

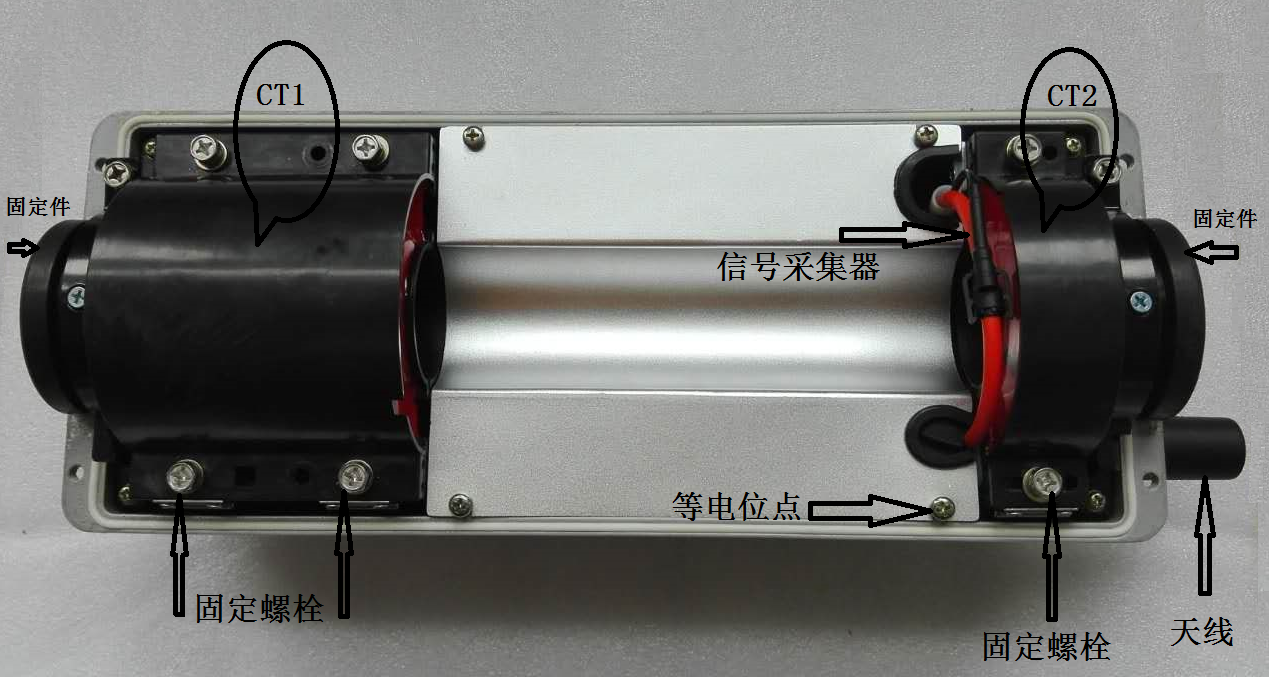

智能监测终端安装于输电线路导线上，精确捕获线路绝缘子放电、线路遭受雷击、线路短路、线路接地等产生的行波信号，通过双端或多端定位原理，确定放电点或故障点，自动弹出故障报告，故障定位可靠，误差小于150米，有效解决输电线路（含跨区域线路）绝缘薄弱点和故障点难于查找的问题。
装置特点
l 多种故障行波采集方式融合，可靠性高
硬件提取行波信号方式和故障录波采集信号方式融合，提高故障行波的采集可靠性。
l 故障定区和故障定位结合，定位精确高
融合行波和工频电流信息特性，实现故障分区，运用硬件行波数据和录波数据，进行故障精确定位。
l 网络故障定位，冗余性强
运用输电线路网络故障定位法，多台智能智能监测终端故障定位融合校正，冗余互校，故障定位冗余性强。
l 故障类型双重识别，辩识性高
根据硬件行波数据和录波数据，单独分析，融合处理，双重化结合，增强故障类型的辨识性。
性能指标
l 故障定位误差：≤150m
l 雷击故障辨识准确率：≥95%
l 雷电绕击/反击故障辨识准确率：≥90%
l 故障告警延时：≤5min
l 诊断结果输出时间：≤30min
l 单导线故障电流测量范围：10A~15000A（有效值）
l 具备防雨、防潮、防腐蚀、抗振、防雷、防电磁干扰等性能
l 满足外壳防护等级IP65要求
l 适用于各种型号导线
l 监测终端重量≤5kg
l 监测终端平均无故障时间≥25000小时
l 可靠性高，使用寿命≥8年
